真空計用壓力傳感器

所屬分類：真空壓力傳感器變送器
產品標簽：南京軒鄴測控 SUAY30真空/絕壓變送器廣泛應用于科研、航空航天，制藥，檢漏，自動化設備配套等領域。該系列產品可分為負壓變送器SUAY30G、絕壓變送器SUAY30、高真空度絕壓變送器SUAY30A三個子系列。量程覆蓋（絕壓）0~200Pa，500Pa，1KPa，10KPa，100KPa...7MPa。輸出信號多樣，4-20mA、0-5V、RS485可選。

產品范圍

科研院校食品衛生行業
醫療設備制藥行業
航空航天真空包裝
自動化設備配套檢漏設備

QQ實時溝通

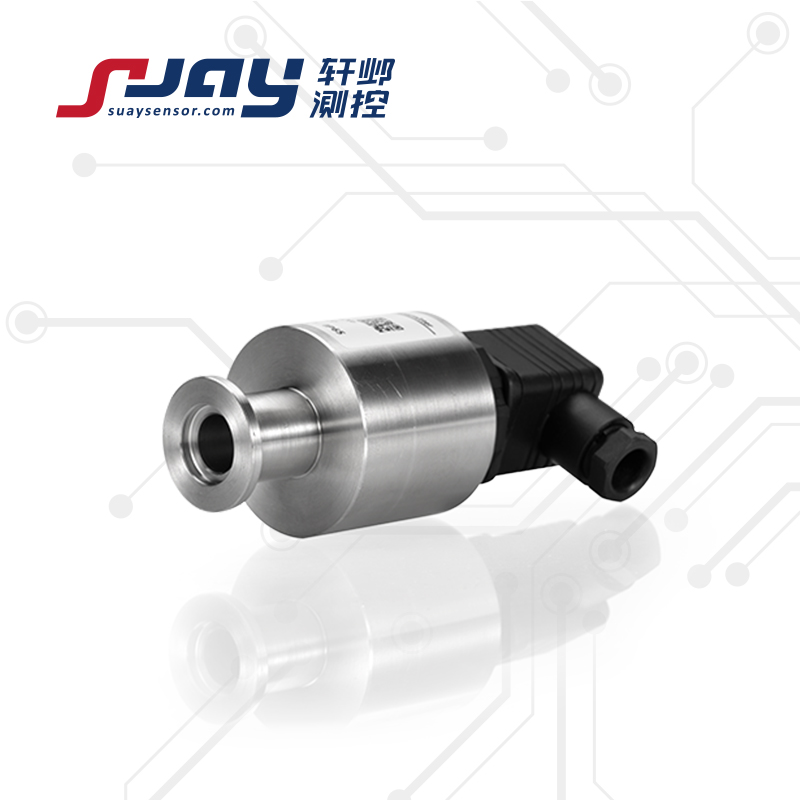

真空計用壓力傳感器

產品詳情

南京軒鄴測控 SUAY30真空/絕壓變送器廣泛應用于科研、航空航天，制藥，檢漏，自動化設備配套等領域。該系列產品可分為負壓變送器SUAY30G、絕壓變送器SUAY30、高真空度絕壓變送器SUAY30A三個子系列。
負壓變送器SUAY30G采用進口MEMS擴散硅傳感器，通過量程遷移，配以信號處理單元，來實現負壓的精準測量，產品性能穩定，使用壽命長，量程可在0~-100KPa間任意選定。
絕壓變送器SUAY30采用先進的MEMS固態硅技術，增加了感壓核心的靈敏度，在不大幅度損失輸出信號的情況下可將最小量程遷移至1-1.5psi（10KPa），輔以特殊、穩定、高輸入阻抗的信號處理模塊，使其具有優良的綜合測量精度，滿足真空測量的需要。
高真空度絕壓變送器SUAY30A使用進口金屬薄膜電容、電離規技術，配合高精度的生產標定設備，可將最小量程擴展至200Pa，實現真正的高真空度壓力測量。
可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。

產品特點

量程覆蓋（絕壓）0~200Pa，500Pa，1KPa，10KPa，100KPa...7MPa
穩定可靠，有效測量精度高，可達±0.1%FS
過載性能突出
可提供防爆和防腐性能
結構與壓力連接多樣，可根據用戶實際工況特殊設計、定制
該產品可提供RS485輸出（SUAY自定義協議、MODBUS RTU、IEEE754浮點數）

產品性能指標

測量范圍	絕壓：0-10KPa...7MPa 高真空度：0.02-200Pa...10KPa 負壓：0~-500Pa...~-100KPa
靜態精度①	±0.1%FS ±0.25%FS ±0.5%FS
信號輸出/供電	4-20mA 0-5V 0-10V 1-5V	12-36VDC(典型24VDC)
	數字信號輸出RS485	5V/5-16VDC/24VDC
測量介質	與316不銹鋼兼容的氣體或液體
工作溫度	-20～85℃
補償溫度	-10～70℃
貯存溫度	-40～100℃
長期穩定性	典型：±0.1%FS/年不超過：±0.2%FS/年
零點溫度漂移	典型：±0.01%FS/℃ 不超過：±0.02%FS/℃
靈敏度溫度漂移	典型：±0.01%FS/℃ 不超過：±0.02%FS/℃
過載能力	2倍滿量程壓力
有效測量壽命	﹥106壓力循環（P:10-90%FS）
抗振動性	20g ，（IEC 60068-2-6）
抗沖擊性	20g， 11mS
響應時間	≥10ms
分辨率	大于10-5（通常受限采集顯示設備，理論無限小）
負載電阻	≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出）
絕緣電阻	200M?，100VDC
壓力接口	M20*1.5，G1/4，KF16（典型）； G1/2，KF25（可選）
電氣連接	接插件或直出電纜2m
接口及殼體材料	304/316L不銹鋼
外殼防護	IP65（插頭型） IP67（電纜型）
安全防爆	Ex iaⅡ CT6（本安）
密封圈	氟橡膠
傳感器膜片	不銹鋼316L
產品重量	約450克

注：①包含非線性、遲滯和重復性
選型參數對照表

型號	量程	精度	輸出	安裝螺紋	電氣連接	特定參數
SUAY30	-100KPa~0 ...10KPa ...7MPa 量程可選	4:±0.1%FS 2:±0.25%FS 1:±0.5%FS	A1:4-20mA V1:0-5V V2:1-5V V3:0-10V D:RS485 V0:定制	M1:M20*1.5 M2:G1/4 M6:KF16 可選 M3:G1/2， M7:KF25 M0:定制	N1:直出2米 N2:赫斯曼插頭 N3:航空插頭	S:抗干擾 L:顯示 E:本案防爆
SUAY30.2.A1.M1.N1.E
